Описание
Линия преимущественно предназначена для распиловки двутавровых балок, швеллеров, профильных труб как по отдельности, так и пакетом. Может эффективно применяться на промышленных площадках по производству металлоконструкций. Максимальный размер разрезаемых заготовок зависит от модели установленного в линии ленточно-пильного станка. Точность позиционирования и резки отрезаемой заготовки составляет 0,1- 0,5 мм, что существенно для последующего монтажа и сварки металлоконструкций. Подача заготовки с помощью толкателя позволяет максимально эффективно производить раскрой 12 –метровых балок по всей длине без дополнительных манипуляций.
Описание
Линия состоит из подающего рольганга с толкателем, ленточно-пильного станка и приемного рольганга с приводными роликами.
Рольганги представляют собой жесткие сварные конструкции, регулируемые по высоте. Их размер и грузоподъемность могут быть различными в зависимости от потребности заказчика. Ширина рольгангов может варьироваться в диапазоне от 400 до 1000 мм. Оба рольганга соединяются со станком через угловые переходники, для обеспечения свободного поворота рамы станка с обе стороны при резке заготовок под углом.
Принцип работы
Заготовки размещаются на накопитель-магазин, кран-балкой или вручную.

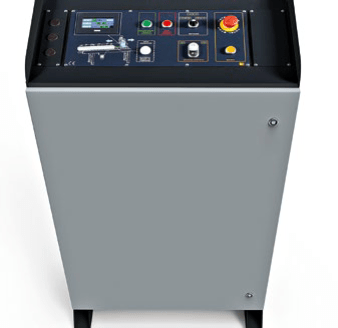

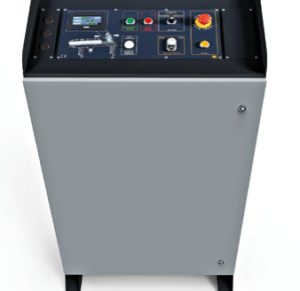

На панели управления линией задаётся программа, которая подразумевает под собой загрузку и выгрузку заготовок с накопителя-магазина, необходимые длины и количество резов.
На панели управления станком выбираются необходимые режимы резания (Скорость опускания рамы и скорость вращения полотна).
После нажатия кнопки «СТАРТ» (на панели управления линией) запустится цикл согласно заданной программе.
Отрезанную часть можно перенести на накопитель-магазин с помощью модуля выгрузки заготовки или вручную.

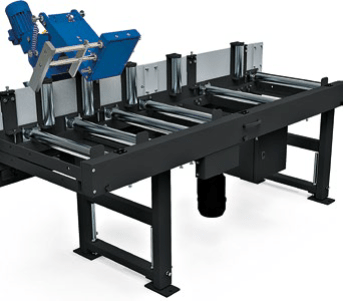

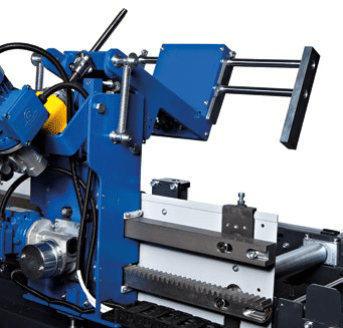

Перемещение Упора KO-NC передается на заданные координаты с панели управления. Движение производится с помощью сервопривода, системы линейных направляющих и реечной передачи.
Система «Backstop» позволяет Упору отскакивать в сторону и возвращаться в заданное положение, когда материал сильно ударяется в Упор (при перегрузке).
Программное обеспечение, осуществляет синхронное управление всей линией в целом, кроме настройки режимов резания самого станка.

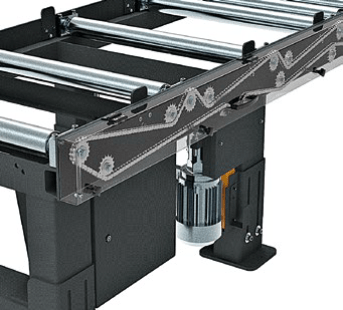

Ролики с приводом от двигателя позволяют точно перемещать любой материал, плавная регулировка частоты вращения с помощью частотного преобразователя обеспечивает
плавный пуск и точную установку подаваемого материала.
Жесткая сварная конструкция, как и на всех конвейерах системы K и R.
Роликовые валы установлены в регулируемых стальных опорах с подшипниками.
Отдельные модули взаимно-соединяются и позволяют настраивать оптимальную длину конвейера.
Высота рольганга регулируется.

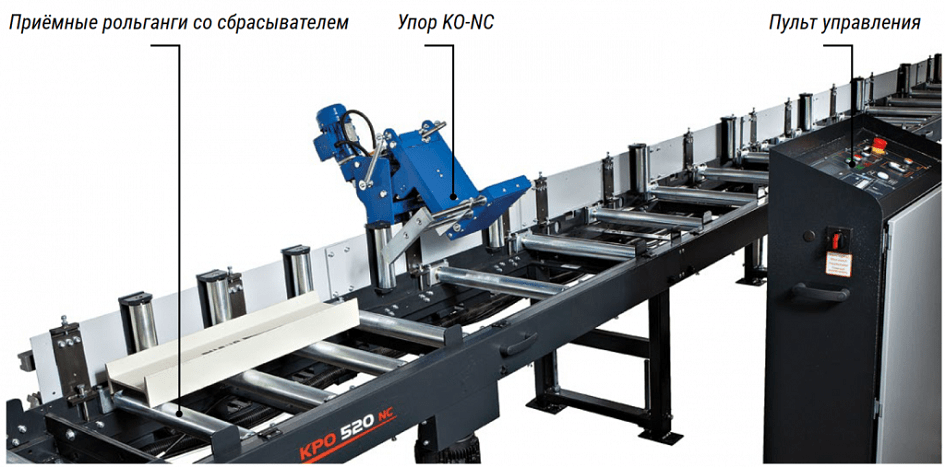

Автоматизированная линия резки проката с измерительным упором
