Описание

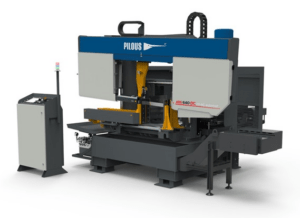

PILOUS ARG 640 DC CF-NC Servo Automat — автоматический двухколонный ленточнопильный станок.
Массивный автоматический станок портального исполнения для универсального использования в промышленном производстве для серийного и беспрерывного пиления труднообрабатываемых материалов и заготовок большого сечения. Жесткая конструкция пильной рамы, установленная на массивные колонны с линейными направляющими позволяет достичь максимальной жесткости всей системы в целом и производить точное пиление в условиях серийного производства любых металлов и сплавов, обрабатываемых резанием. В данной модели используется полотно с шириной 54 мм и толщиной 1.6 мм, представленное на рынке широкой номенклатурой, для распиловки труднообрабатываемых материалов с большими сплошными сечениями, в том числе нержавеющих и инструментальных сталей. Станок оборудован системой подачи заготовок с сервоприводом (сервомотор с планетарным редуктором). Сервопривод и прецизионная шарико-винтовая пара позволят добиться максимальной точности подачи заготовки даже при пилении длинных деталей с большим числом перехватов подающих тисков. Предусмотрена возможность регулировки скорости подачи – 27, 42, или 50 мм/сек в зависимости от веса заготовки. Максимальное единичное перемещение подвижных тисков – 600 мм. Пульт управления оснащен большим цветным сенсорным дисплеем. Система ЧПУ управляет всеми функциями станка, позволяет записывать более 60 индивидуальных программ резки с беспрерывным переходом от одной к другой. Предусмотрена возможность записи комментариев к каждой программе, например, номер чертежа или имя изделия. Предусмотрена возможность задания программ процессов резки для различного числа заготовок с разными размерами при беспрерывной работе. Станок может работать как в автоматическом и полуавтоматическом, так и в ручном режимах. Загрузочная зона станка оборудована жесткими роликами по всей ширине, для облегчения установки и перемещения крупных заготовок с большим весом. Надежная фиксация заготовки обеспечивается за счет наличия полноходных зажимных тисков с обеих сторон от реза. Подвижная направляющая связана с тисками, что обеспечивает максимально близкое ее расположение к резу. Перемещение направляющей также осуществляется по линейным направляющим. Сервопривод с ШВП оснащен планетарным редуктором, что гарантирует легкое перемещение даже самых тяжелых деталей. Для компенсации неровностей заготовки тиски имеют возможность самоцентрирования в зависимости от ее формы. Подвижные и неподвижные тиски в режиме работы раскрываются на 15 мм от материала, тем самым обеспечивают точную подачу без случайных смещений заготовки в процессе работы. Станок оснащен высокопроизводительной гидростанцией. Зажим тисков и опционально устанавливаемый верхний прижим, перемещение рамы в процессе резания и подъем в верхнюю позицию, зависящую от размера заготовки, осуществляется гидравлически. Предусмотрена возможность регулировки усилия зажима. Оба направляющих блока оснащены системой автоматической регулировки подачи в момент резания, что значительно повышает точность обработки и увеличивает срок службы инструмента. Высокие показатели производительности достигаются также вследствие использования частотного преобразователя главного привода, что позволяет плавно регулировать скорость вращения ленточного полотна от 15 до 90 м/мин. Крупногабаритная тумба и массивные узлы крепления рамы, большая поверхность загрузочной зоны стола делают работу станка абсолютно стабильной и точной даже при обработке очень крупных заготовок. На станке установлена яркая светодиодная подсветка зоны обработки.
Для достижения максимальной точности подачи заготовки и реза, станок предназначен только для пиления под прямым углом;
Несущие компоненты выполнены из отливок из серого чугуна, что повышает виброустойчивость станка;
Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила;
Новая конструкция узлов станка и использование зарекомендовавших себя комплектующих гарантируют долгий срок исправной работы;
Бесшумный привод с необслуживаемым с коническым мотором-редуктором
Станок прост в использовании благодаря эргономическому размещению на поворотном пульте элементов управления (электрических и гидравлических).
Подача заготовки реализована путём сервопривода в сочетании с ШВП и линейными направляющими
Ход зажимных тисков происходит по линейной направляющей, синхронно с подвижной направляющей ленточного полотна.
