СЕРИЯ К

Цена по запросу

Заказать
Категория:

Описание

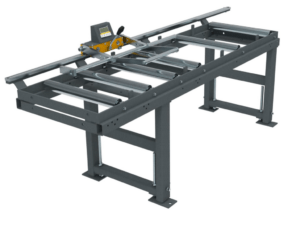

Рольганги и измерительные упоры усиленной серии «К» — для перемещения заготовок.

K – Рольганг не приводной
Прочная сварная конструкция, оснащенная стальными роликами из толстостенной стали
Роликовые валы закреплены в регулируемых стальных гильзах с подшипниками
Модули длиной 1 и 2 м могут стыковаться друг с другом
Стандартная регулировка высоты в диапазоне от 685 до 940 мм или по ТЗ заказчика
Широкий ассортимент аксессуаров и соединительных компонентов для соединения с различными станками
Порошковая окраска. Базовый цвет: RAL 7021, опционально возможно: RAL 5014, 7040, 2009

Обозначение /Длина Ширина ролика, мм



 Кол-во опор



 Базовое кол-во роликов Диаметр ролика, мм Базовая нагрузка, кг/м Высота регулировки, мм
K 400 / 2 m 400 2 6 60 600 685-940
K 520 / 2 m 520 2 6 60 600 685-940
K 650 / 2 m 650 2 6 72 1 600 685-940
К 750 / 2 m 750 2 6 72 1 600 685-940

K 400 / 1 m 400 2 4 60 600 685-940
K 520 / 1 m 520 2 4 60 600 685-940
K 650 / 1 m 650 2 4 72 1 600 685-940
K 750 / 1 m 750 2 4 72 1 600 685-940



KS – Рольганг не приводной, дополнительная секция

Обозначение /Длина Ширина ролика, мм



 Кол-во опор



 Базовое кол-во роликов Диаметр ролика, мм Базовая нагрузка, кг/м Высота регулировки, мм
KS 400 / 2 m 400 1 4 60 600 685-940
KS 520 / 2 m 520 1 4 60 600 685-940
KS 650 / 2 m 650 1 4 72 1 600 685-940
KS 750 / 2 m 750 1 4 72 1 600 685-940

KS 400 / 1 m 400 1 2 60 600 685-940
KS 520 / 1 m 520 1 2 60 600 685-940
KS 650 / 1 m 650 1 2 72 1 600 685-940
KS 750 / 1 m 750 1 2 72 1 600 685-940



KP – Рольганг приводной / KPS — Рольганг приводной, дополнительная секция

  • Ролики с приводом от двигателя позволяют легко и точно подавать тяжелые заготовки
  • Плавная регулировка скорости вращения с помощью частотного преобразователя обеспечивает плавный пуск и точный подвод материала
  • Портативный блок управления обеспечивает оптимальное положение оператора во время подачи в нужную длину
  • Регулировка высоты в диапазоне от 685 до 940 мм
  • Широкий ассортимент аксессуаров и соединительных компонентов для соединения с различными станками
  • Порошковая окраска. Базовый цвет: RAL 7021, опционально возможно: RAL 5014, 7040, 2009









Обозначение /Длина Ширина ролика, мм Кол-во опор Кол-во роликов Диаметр роликов, мм Базовая нагрузка, кг/м Мощность привода, кВт Скорость вращения, м/с
KP 400 / 2 m 400 2 6 60 600 1,5 0 — 30
KP 520 / 2 m 520 2 6 60 600 1,5 0 — 30
KP 650 / 2 m 650 2 6 72 1 600 1,5 0 — 30
KP 750 / 2 m 750 2 6 72 1 600 1,5 0 — 30

KPS 400 / 2 m 400 1 4 60 600 д/с 0 — 30
KPS 520 / 2 m 520 1 4 60 600 д/с 0 — 30
KPS 650 / 2 m 650 1 4 72 1 600 д/с 0 — 30
KPS 750 / 2 m 750 1 4 72 1 600 д/с 0 — 30

KP 400 / 3 m 400 3 8 60 600 1,5 0 — 30
KP 520 / 3 m 520 3 8 60 600 1,5 0 — 30
KP 650 / 3 m 650 3 8 72 1 600 1,5 0 — 30
KP 750 / 3 m 750 3 8 72 1 600 1,5 0 — 30

Аксессуары для рольгангов серии «K»

KO – Упор механический с аналоговой линейкой

  • повышает производительность при серийном производстве изделий
  • быстрая фиксация
  • возможность измерения заготовок любого профиля
  • выдвижная штанга
  • жесткая система с прочным чугунным корпусом
  • движение по точной направляющей
  • миллиметровая шкала





Обозначение /Длина Длина перемещения упора, мм Установка линейки
KO / 2m 1980 Слева-Направо
KO / 3m 2980 Слева-Направо
KO / 4m 3980 Слева-Направо
KO / 5m 4980 Слева-Направо
KO / 6m 5980 Слева-Направо

/В состав оборудования включено: упор, направляющая и аналоговая шкала соответствующей длины/

KOD — Упор механический с цифровым индикатором длины

  • повышает производительность при серийном производстве изделий
  • быстрая фиксация
  • возможность измерения заготовок любого профиля
  • выдвижная штанга
  • жесткая система с прочным чугунным корпусом
  • движение по точной направляющей
  • возможность задания отрезаемого размера заготовки в долях мм, см, м
  • отображение установленного размера





Обозначение /Длина Длина перемещения упора, мм Установка линейки
KOD / 2m 1980 Слева-Направо
KOD / 3m 2980 Слева-Направо
KOD / 4m 3980 Слева-Направо
KOD / 5m 4980 Слева-Направо
KOD / 6m 5980 Слева-Направо

/В состав оборудования включено: упор, направляющая, дисплей и цифровая шкала соответствующей длины/

/Дополнительно, метр длины: 10 000р/

KB -Ролик боковой, неподвижный

Обеспечивает точное направление заготовок в тиски и предохраняет от падения с конвейера. Ролик неподвижный.



KB 400
KB 520
KB 650
KB 750



KV – Ролик боковой, подвижный

Для резки заготовок в связках (пакетах). Поставляются в комплекте с «KB» вертикальным боковым роликам.



KV 400
KV 520
KV 650
KV 750



KZ – Ролик подъемный

Установленная на ролике ручная эксцентриковая система позволяет поднимать заготовку над загрузочной поверхностью станка, что упрощает ее подачу.



KZ 400,520
KZ 650,750



KT – Переходник угловой.

  K400 K520 K650
Вход Выход Вход Выход Вход Выход
ARG 380 KT 1 KT 2 KT 1 KT 2 KT 5 KT 6
ARG 400 KT 3 KT 4 KT 3 KT 4 KT 7 KT 8
ARG 500     KT 1 KT 2 KT 5 KT 6





KR –опора регулируемая по высоте

Сварная конструкция оснащена толстостенным стальным роликом

KRT – опора, регулируемая с эксцентриковым роликом

Эксцентриковый ролик, позволяет легко поднимать заготовку на загрузочную область тисков вручную

Обозначение Ширина ролика, мм Вес заготовки, кг/м
KR 400 400 500
KR 520 520 500
KR 650 650 600
KR 750 750 600

KRT 400 400 500
KRT 520 520 500
KRT 650 650 600
KRT 750 750 600







KN – нога дополнительная

Дополнительная нога для рольганга





KN 400
KN 520
KN 650
KN 750
