СЕРИЯ Z

Описание

Рольганги и измерительные упоры серии Z — для перемещения заготовок в зону резания и из неё.

Прочная и практичная модульная конструкция.
Оцинкованная поверхность.
Размещение роликов в разной последовательности.
Простой и очень удобный монтаж дополнительных аксессуаров.
Стандартная ширина ролика от 200 до 400 мм.
Ролики из материала сплошного сечения.
Отдельные модули 2 и 3 м взаимосоединяются и могут стыковаться между собой.
Стандартная регулировка высоты ножек в диапазоне от 840 мм до 950 мм.

Наименование	Ширина ролика	Кол-во ног	Кол-во роликов	Диаметр роликов, мм	Грузо—подъемность, кг	Максимальное кол-во роликов
Z 200 / 2m	200	2	6	60	600	17
Z 300 / 2m	300	2	6	60	600	17
Z 400 / 2m	400	2	6	60	600	17
Z 200 / 3m	200	2	9	60	600	27
Z 300 / 3m	300	2	9	60	600	27
Z 400 / 3m	400	2	9	60	600	27

Рольганги и упоры серии «Z». Описание.

Рольганги серии «Z». Инструкция по сборке и установке.

Аксессуары для рольгангов серии Z

ZO – ручное измерительное устройство

Простое и эффективное измерение требуемой длины материала.
Вы можете установить требуемую длину вручную на аналоговой (миллиметровой) шкале.
Может устанавливаться на всех типах конвейеров серии «Z».
Ручная установка и фиксация требуемой длины.

Наименование	Измеряемая длина (мм)	Общая длина (мм)
ZO 200, 300, 400 / 2m	1700	1980
ZO 200, 300, 400 / 3m	2700	2980
ZO 200, 300, 400 / 4m	3700	3955
ZO 200, 300, 400 / 5m	4700	4955
ZO 200, 300, 400 / 6m	5700	5955

(Включает в себя систему стопорения, систему подачи и аналоговую шкалу соответствующей длины)

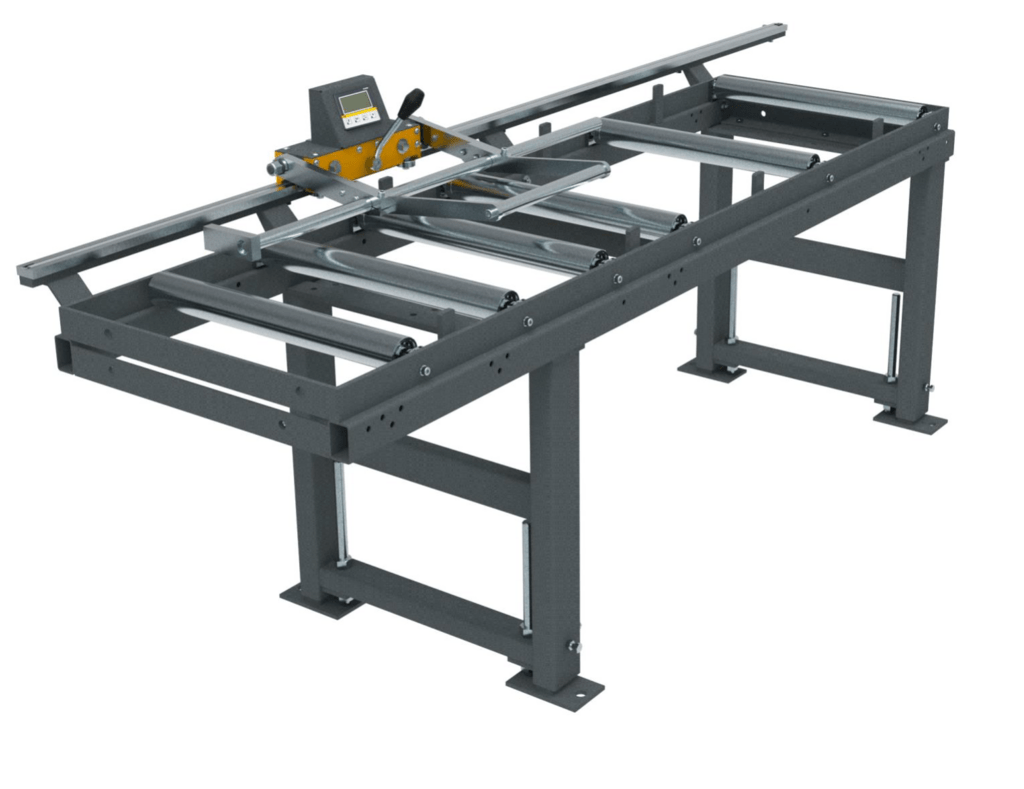

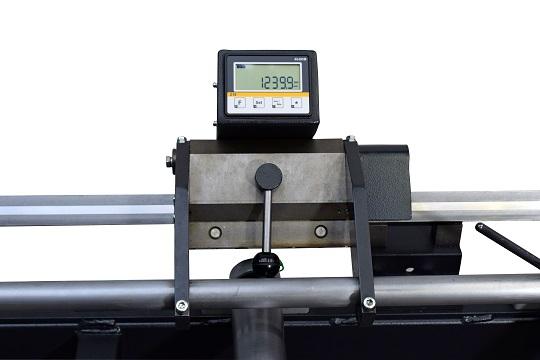

ZOD – цифровое измерительное устройство

Обеспечивает точную и простую настройку требуемой длины, а также отображение положения на цифровом дисплее с точностью 0,1 мм.
Требуемая длина устанавливается вручную и фиксируется. Система питается от батареи с большим сроком службы.
Может устанавливаться на всех типах конвейеров серии «Z».
Ручная установка и фиксация требуемой длины.

Наименование	Измеряемая длина (мм)	Общая длина (мм)
ZOD 200, 300, 400 / 2m	1700	1980
ZOD 200, 300, 400 / 3m	2700	2980
ZOD 200, 300, 400 / 4m	3700	3955
ZOD 200, 300, 400 / 5m	4700	4955
ZOD 200, 300, 400 / 6m	5700	5955
